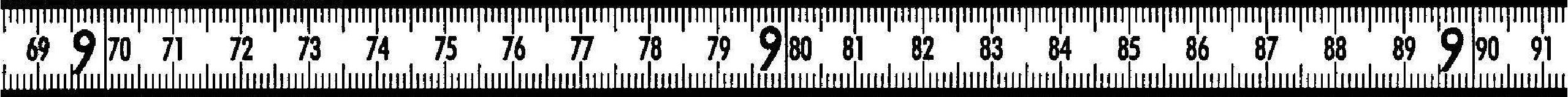

Skalenbandmaße – selbstklebend

Skalenbandmaße | Selbstklebefolie auf Rückseite | Breite 13 mm | Stahlband – weiß lackiert | mit Duplexteilung – mm-Teilung auf Ober- und Unterkante … cm-Bezifferung von 1 – 99 innerhalb jedem Meter | EG-Klasse II |

Ausführungen:

mehr...
  • links => rechts … 99,5 cm
  • links => rechts … 2 m
  • links => rechts … 3 m
  • links => rechts … 5 m
  • links => rechts … 10 m
  • links => rechts … 15 m
  • rechts => links … 99,5 cm
  • rechts => links … 2 m
  • rechts => links … 3 m
  • rechts => links … 5 m
  • rechts => links … 10 m
  • rechts => links … 15 m
.

HEBOR-Einstellmessgerät H50

+++ ZUR ZEIT NICHT LIEFERBAR +++

… vielseitig verwendbar … zur schnellen und exakten Einstellung der Fräsmaschine, Kehlmaschine etc. …sämtliche Maßeinstellungen werden durch kontinuierliche Direktablesung auf Anhieb exakt bestimmt … das Einstellen erfolgt sekundenschnell an der stillstehenden Maschine => ohne Probefräsen – und somit ohne Verletzungsgefahr …

.

  • Messbereich   >   0 – 50 mm
  • grosse übersichtliche Skalen
  • mit 0,2 mm Ablesegenauigkeit
  • mit Justiereinrichtung
  • Gehäuse aus Kunststoff / Mechanik aus Metall

=>   Link zur Bedienungsanleitung

+++ ZUR ZEIT NICHT LIEFERBAR +++

DSArtikel-Nr.:   H 050 000
GLN-Nummer:  4250170900167

.

  • Preis exkl. MwSt. 399,00 Euro
  • Preis inkl. MwSt. 474,81 Euro
    • Alle Preise sind UVP. (Preisänderungen vorbehalten)

Hobelmesser-Magneteinstellgerät B a r k O m a t

… für alle Messerwellen-Durchmesser oder für jede Tischeinstellung … einfache Handhabung und exakter Schneidüberstand …

.

so einfach wird BarkOmat benutzt  => 1. Justierung: BarkOmat an beliebiger Stelle auf die Welle setzen und Feststellschraube lösen. Höhen-Einstellblättchen wählen (z. B. 1 mm), auf Welle legen und Einstellmagnetbolzen andrücken. Nach Anziehen der Feststellschraube ist der BarkOmat justiert. (Anstelle von Einstellblättchen kann auch der Messerüberstand einfach übernommen werden.)
2. Messereinstellung: Gelenkfuß dicht an Hobelmesserrücken schieben. Schrauben der Hobelmesser-Druckleiste anziehen … fertig.

Lieferumfang: 2 Hobelmesser-Magneteinstellgeräte und 3 Einstellblättchen für Messerüberstand, Bedienungsanleitung – im Holzkästchen

DSArtikel-Nr.:   K 100 000
GLN-Nummer: 4250170900778

Dicken-Messgerät … 0 – 50 mm

… zur Messung der Platten-Stärke … gehört beispielsweise an jede Breitbandschleifmaschine …

  • Ablesung   >   0,1 mm
  • Abtast-Teller   >   Ø 25 mm
  • Bügeltiefe   >   50 mm
  • Messspanne   >   0 – 50 mm   …   Alternative: 0 – 75 mm
  • Farbe NEU ´beige´ RAL ungefähr 1013
  • mit Justierschraube (unten) und Fixierschraube (seitlich)
  • Bedienungsanleitung

.

.

DSArtikel-Nr.:   K 505 200
GLN-Nummer: 4250170900143

Taschen-Messschieber 150 mm, mit Momentverstellung

.

  • aus rostfreiem Edelstahl … durchgehend gehärtet … mattverchromt
  • Schnabellänge   >   40 mm
  • Nonius >   0,05 mm • 1/128 in
  • Rückseite mit Gewindetabelle
  • mit Momentverstellung … in Länge   >   150 mm
  • im Kunstlederetui


DSArtikel-Nr.:   S 600 000
GLN-Nummer: 4250170900570

  • Preis exkl. MwSt. 22,50 Euro
  • Preis inkl. MwSt. 26,78 Euro
    • Alle Preise sind UVP. (Preisänderungen vorbehalten)

Digital-Taschen-Messschieber 150 mm

.

  • aus rostfreiem Edelstahl   …   im Kunststoffkästchen
  • Digital-Anzeige mit Ablesung 0,01 mm   …   mm oder inch
  • Länge   >   150 mm   …   Schnabellänge   >   40 mm
  • Messgenauigkeit   >   ± 0,02 mm / 0,0015″   …   nach DIN 862 …   optional mit Prüfprotokoll erhältlich
  • mit verdecktem Datenausgang ´RS232C´
  • Ein- und Aus-Schalter
  • Knopfbatterie 1,5V (LR44, SR44 etc)   >   im Lieferumfang dabei
  • Bedienungsanleitung


DSArtikel-Nr.:   S 604 150
GLN-Nummer: 4250170900631

.

Digital-Taschen-Messschieber 300 mm

  • aus rostfreiem Edelstahl   …   im Kunststoffkästchen
  • Digital-Anzeige mit Ablesung 0,01 mm   …   mm oder inch
  • Länge   >   300 mm   …   Schnabellänge   >   60 mm
  • Messgenauigkeit   >   ± 0,02 mm / 0,0015″   …   nach DIN 862 …   optional mit Prüfprotokoll erhältlich
  • mit verdecktem Datenausgang ´RS232C´
  • Ein- und Aus-Schalter
  • Knopfbatterie 1,5V (LR44, SR44 etc)   >   im Lieferumfang dabei
  • Bedienungsanleitung

.
dsArtikel-Nr.:   S 604 300
GLN-Nummer: 4250170900655

Digital-Schieblehre für Fräser Z3

  • aus rostfreiem Edelstahl … durchgehend gehärtet … mattverchromt
  • digitale Abmessungen in mm und zoll
  • Messbereich:   4 – 40 mm
    .
dsArtikel-Nr.:   S 604 900
GLN-Nummer: 4250170910067
.
  • Diesen Artikel als .pdf ausdrucken.
  • Preis exkl. MwSt. 290,00 Euro
  • Preis inkl. MwSt. 345,10 Euro
    • Alle Preise sind UVP. (Preisänderungen vorbehalten)

Präzisions-Schieblehren (analog) bis zu 3,2 m Länge

Schieblehren z. B. für lineare Abmessungen und für Abmessung von Bohrlochabständen | Präzision ± 0,1 mm

… geeignet für Messungen von Längen und Breiten bei Holzplatten, Aluminium, Blech und Glas

  • aus Stahl … mattverchromter Oberfläche
  • ausgerüstet mit 1 festem Gleiter und 1 Führungsschlitten
  • Schnabellänge/Ausladung = 47 mm
  • Ablesung = mm-Einteilung und 10er-Nonius
  • Ablesegenauigkeit / Präzision = ± 0,1 mm / ± 0,1 mm
  • Aufnahmebuchse für Lupe am Führungsschlitten
  • in Längen bis zu 3.200 mm

.
mehr...

Schieblehre ´linear´ … für lineare Abmessungen
Arbeitslänge Gewicht dsArtikel-Nr. Preis exkl. MwSt Preis inkl. MwSt
1.000 mm 1,5 kg C 100 100 475,00 €uro 565,25 €uro
1.500 mm 1,9 kg C 100 150 555,00 €uro 660,45 €uro
2.500 mm 2,8 kg C 100 250 695,00 €uro 827,05 €uro
3.200 mm *** 3,4 kg C 100 320 775,00 €uro 922,25 €uro
*** Lieferzeit auf

.

  Anfrage Preisänderungen  vorbehalten

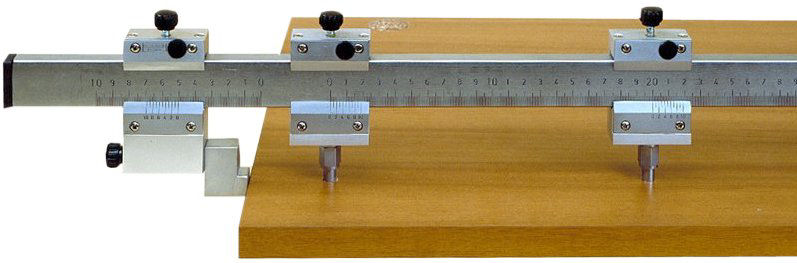

Schieblehre ´Bohrlöcher´ … zur Abmessung von Bohrlochabständen
Arbeitslänge Gewicht dsArtikel-Nr. Preis exkl MwSt Preis inkl. MwSt
1.000 mm 1,8 kg C 200 100 635,00 €uro 755,65  €uro
1.500 mm 2,3 kg C 200 150 715,00 €uro 850,85  €uro
2.500 mm 3,2 kg C 200 250 850,00 €uro 1.011,50 €uro


.

  > Lieferzeit auf  Anfrage < Preisänderungen  vorbehalten
Schieblehre ´linear I/A´ … für lineare Innen- & Außenabmessungen
Arbeitslänge Gewicht dsArtikel-Nr. Preis exkl. MwSt Preis inkl. MwSt
1.000 mm 1,5 kg C 300 100 545,00 €uro 648,55 €uro
1.500 mm 1,9 kg C 300 150 630,00 €uro 749,70 €uro
2.500 mm 2,8 kg C 300 250 765,00 €uro 910,35 €uro
.  > Lieferzeit auf  Anfrage < Preisänderungen  vorbehalten

(MwSt = 19 % | Preisänderungen vorbehalten)

.

Andere Längen und Ausführungen (z.B. Schnabellänge/Ausladung 97 mm oder mit Stahlplatten) auf Anfrage

.
