Profilabtaster / Profil- / Konturenlehre PROFILMEISTER … 2 Elemente

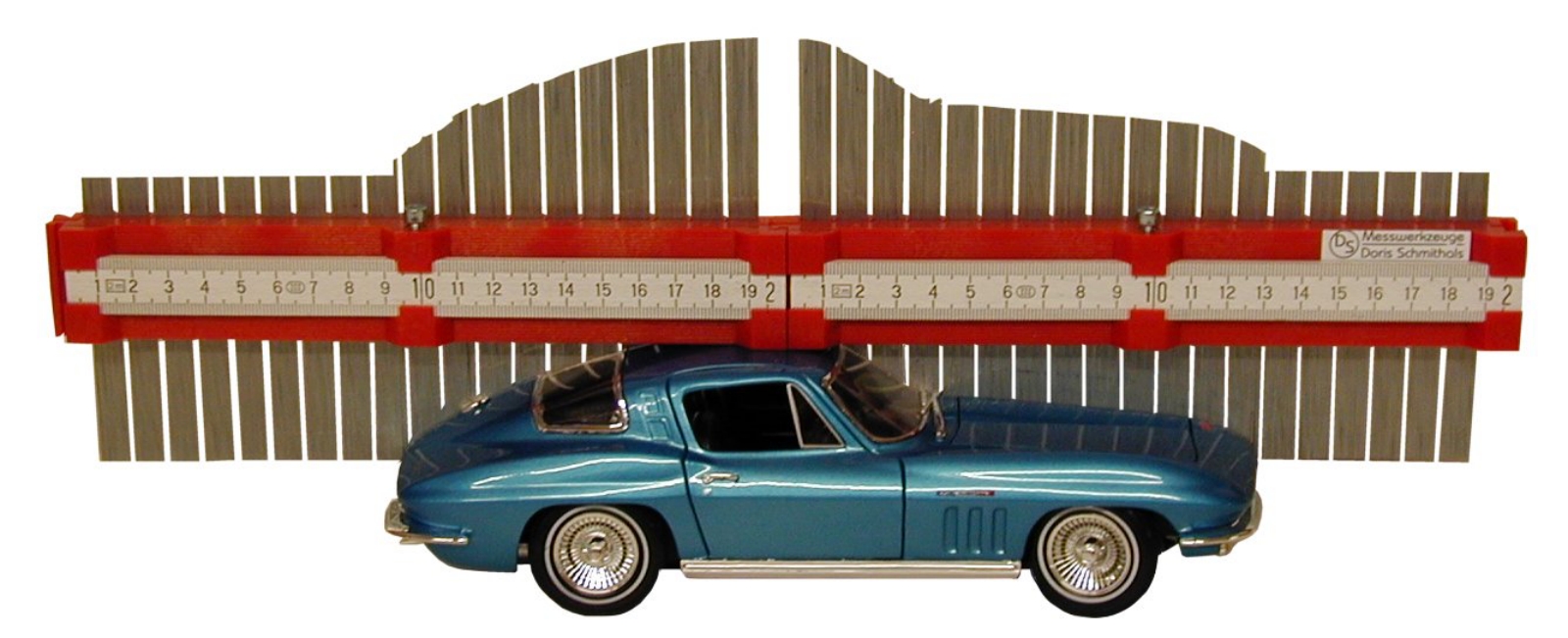

Profilabtaster Profilmeister Corvette [website]

… zusammensteckbarer Profilabtaster bis max. 100 cm Abtastlänge > im Set zu 2 (oder 5 Elementen) inkl. 1 Stellwinkel (für Knick), im Kunststoffköfferchen

●  feine Stahlstifte passen sich jedem Profil an
●  Länge der Elemente = 20 cm Elemente lassen sich zusammenstecken
●  Abnahme von Profilen bis max. Höhe ~ 45 mm
●  Kunststoff-Gehäuse
●  Set zu 2 Elementen und 1 Stellwinkel, in Kunststoffbox

dsArtikel-Nr.:   S 621 040
GLN-Nummer: 4250170906541

Profilabtaster / Profil- / Konturenlehre PROFILMEISTER … 5 Elemente

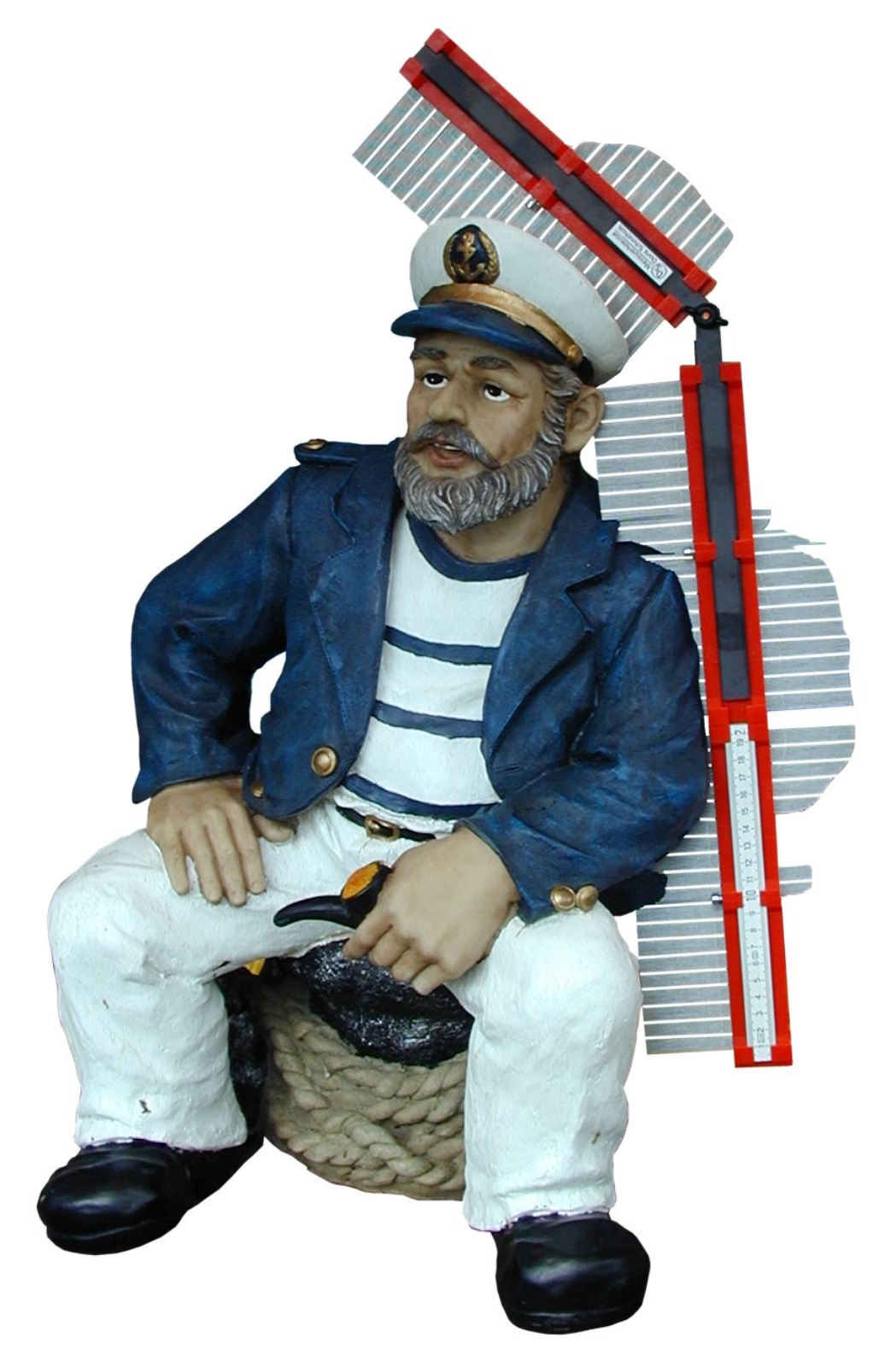

Profilabtaster Profilmeister Seemann [website]

… zusammensteckbarer Profilabtaster bis max. 100 cm Abtastlänge > im Set zu 5 (oder 2 Elementen) inkl. 1 Stellwinkel (für Knick), im Kunststoffköfferchen

●  feine Stahlstifte passen sich jedem Profil an
●  Länge der Elemente = 20 cm Elemente lassen sich zusammenstecken
●  Abnahme von Profilen bis max. Höhe ~ 45 mm
●  Kunststoff-Gehäuse
●  Set zu 5 Elementen und 1 Stellwinkel, in Kunststoffbox

dsArtikel-Nr.:   S 621 100
GLN-Nummer: 4250170906558

Abtastschablone / Profil- / Konturenlehre nl 257

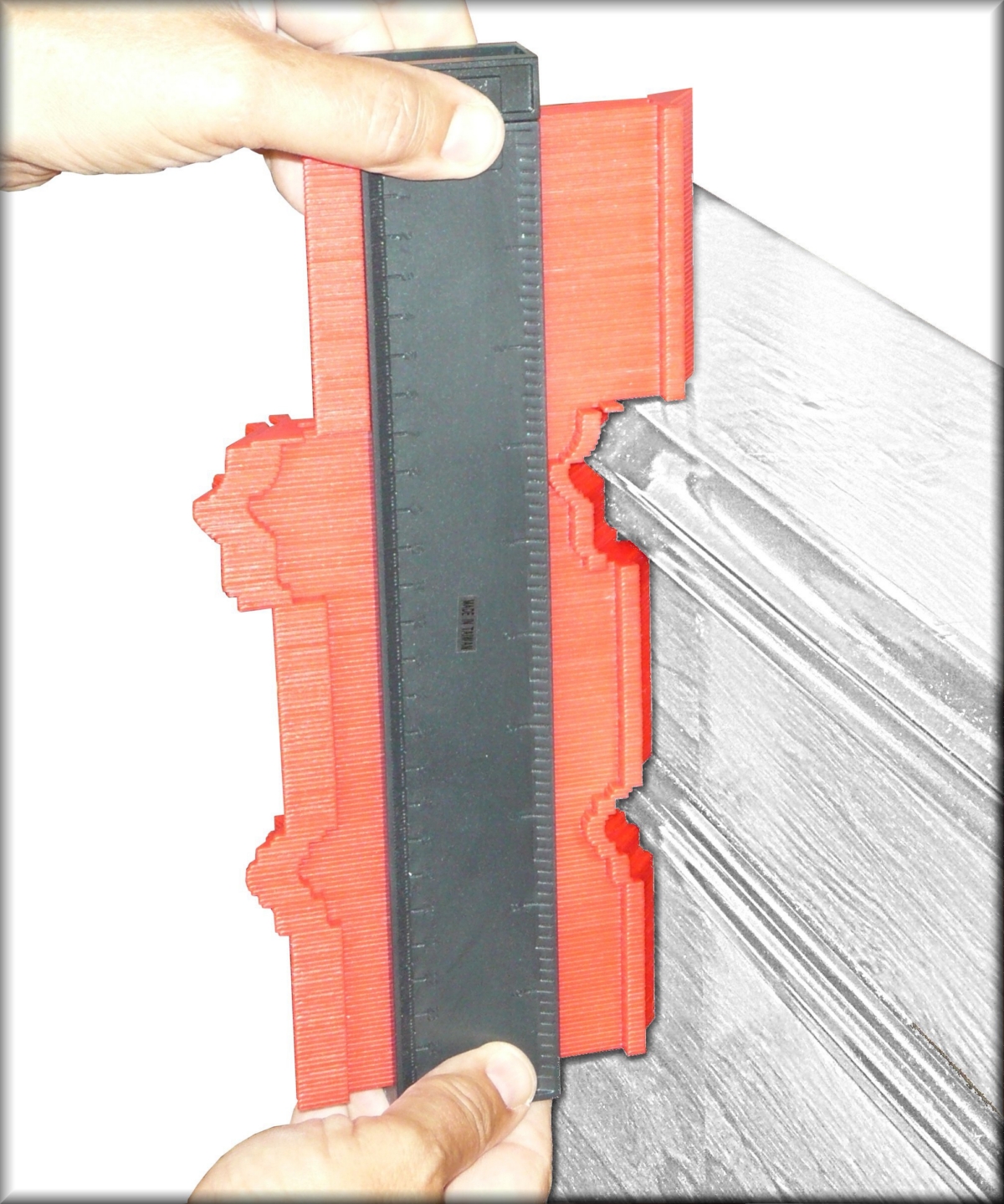

Konturenlehre -nL 257- [website]

… diese Konturenlehre eignet sich dank den jewils 1 mm breiten Nadeln aus Kunststoff zum Abnehmen von empfindlichen Oberflächen … Abnahme von Profilen bis max. ca. 30 mm möglich … nutzbare Länge = 257 mm … für größere Längen lassen sich beispielsweise 2 Lehren miteinander verbinden …

.

DSArtikel-Nr.:   S 622 040
GLN-Nummer: 4250170907357
.

Rundbogen-Abtastschablone 90 cm

Rundbogen-Abtastschablone [website]


zum exakten Messen/Abtasten von Innen- und Außenrundungen

… läßt sich fest fixieren … dabei bleibt die Rundung mit dem verriegelten Gerät erhalten … somit problemloses Anreißen bzw. Übertragen auf´s Werkstück möglich … aus flexiblem Stahlband … mit verschiebbaren Laschen und Flügel-Schraubgriffen …

  • Länge 90 cm (ab DSLager) … auch in Länge 180 cm ab DSLager lieferbar und andere Längen auf Anfrage


DS
Artikel-Nr.:   S 900 000
GLN-Nummer: 4250170900228



Saughalter (Zubehör zu Rundbogen-Abtastschablone)

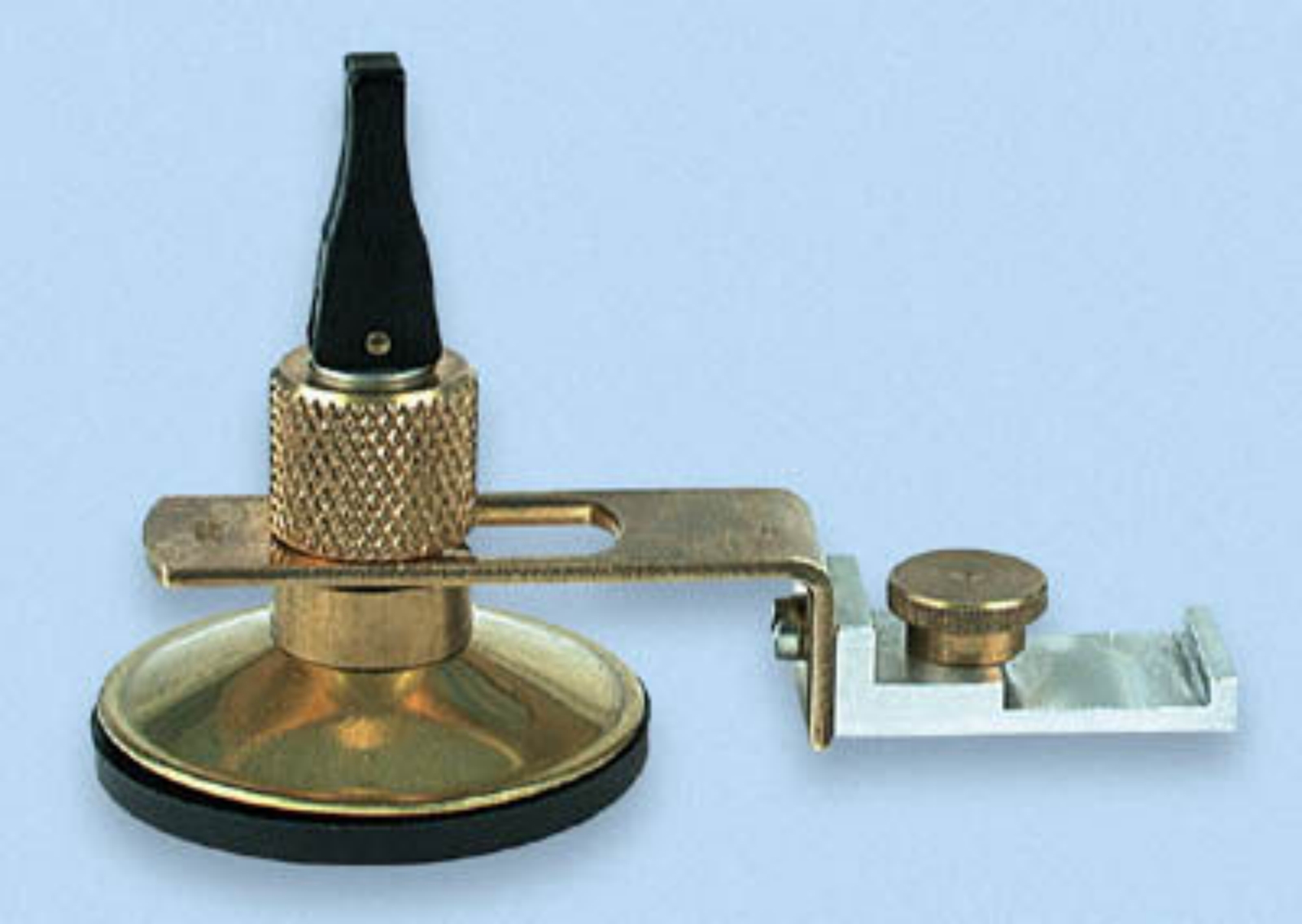

Saughalter zu Rundbogen-Abtastschablone _ S 900 008 _ 2 [1600x1200]


… als Zuschnitt-Schablone für Glas

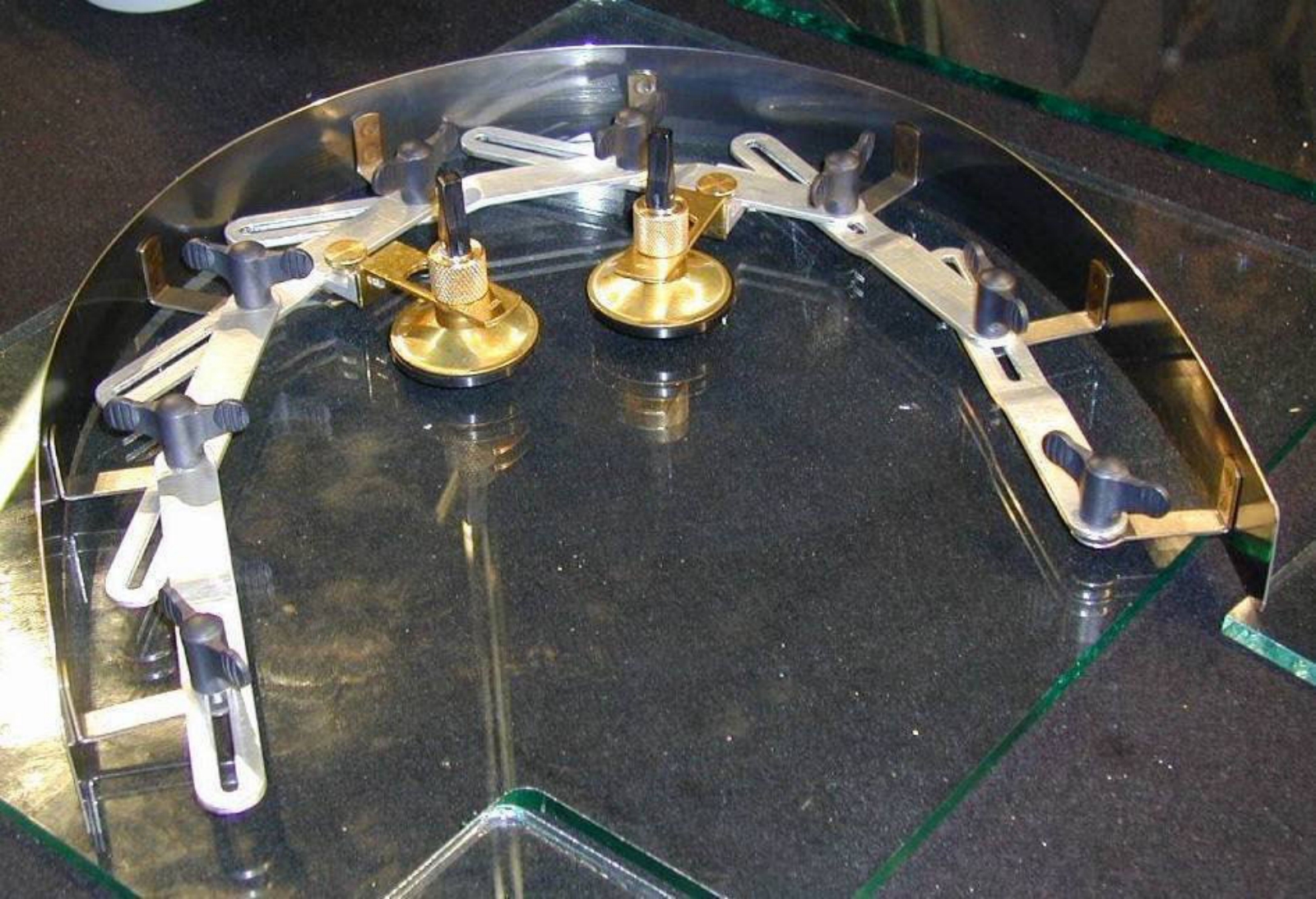

… die DSRundbogen-Abtastschablone lässt sich auch für Glaszuschnitt verwenden … einfach die fixierte Schablone auf Glasscheibe / Spiegel setzen und ausrichten – mit Saugnapf fixieren … bei der 90er-Modellschablone reichen 2 und bei der 180er werden 3 Saugnäpfe empfohlen …


Zum Schneiden von beispielsweise Rundungen in Glas oder Spiegel empfiehlt BOHLE => ´Ölglasschneider Silberschnitt 2000´


DS
Artikel-Nr.:   S 900 008
GLN-Nummer: 4250170903632



  • Preis exkl. MwSt. 35,00 Euro
  • Preis inkl. MwSt. 41,65 Euro
  • Alle Preise sind UVP. (Preisänderungen vorbehalten)

Kurvenlineal kurvenformfix Länge 1250 mm

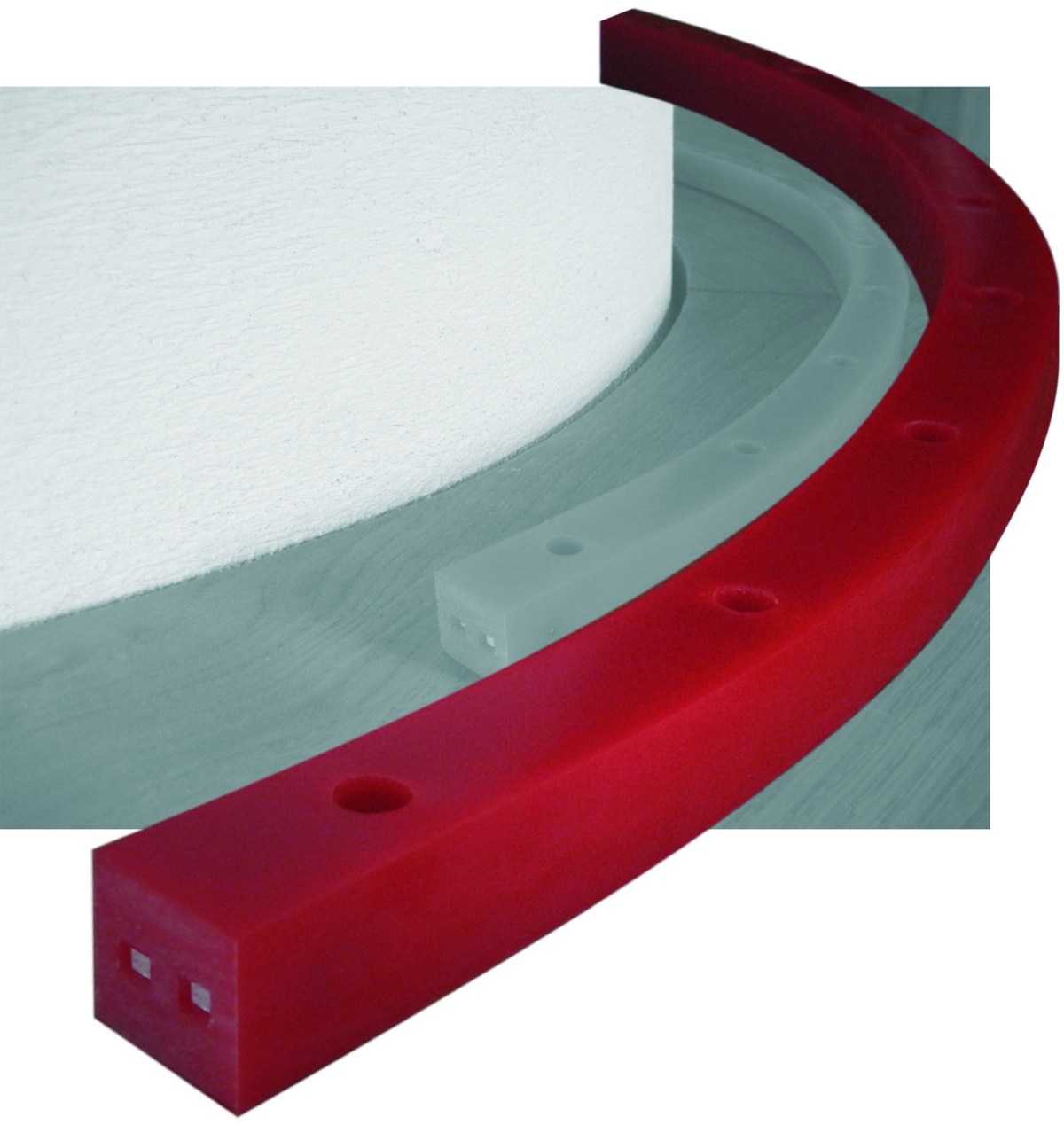

Kurvenlineal -kurvenvormfix- bild3 [1600x1200]

Eigenschaften
=> Biegen und Formhalten zum Transportieren, Anzeichnen oder Ausfräsen
=> neu Verbiegen, alte Formen neutralisieren sich

Anwendung
Immer dort, wo mit einer Pappe oder Platte nicht hinter eine Form geschoben werden kann, um die Konturlinie abzunehmen: z. B. Säule, Kamin, runde Wand und vielem mehr – oder wo es zu umständlich ist, die Platte mit zu schleppen: z. B. eine ´Fledermausgaube´ in der Dachschräge im 3. Stock einer alten Villa abnehmen.

Hinweis
Das „kurvenformfix“ muss immer frei gebogen werden, kann also nicht einfach gegen die Form gedrückt werden, in der Hoffnung, dass es sich auf den Milimeter genau anschmiegt. Wenn das Lineal so weich wäre, wäre die Form auch genauso schnell wieder futsch. Aufgabe des Lineals ist aber die Formstabilität über die ganze Lieferlänge zu halten, ohne dass Feststellheben zu arretieren sind. Das heißt, der Anwender muss stets mehrmals biegen, um der Form möglichst nahe zu kommen – (im Baubereich, wo es ´Lichte Maße´ geht, reicht eine Genauigkeit von 3 – 5 mm auch völlig aus).

TECHNISCHE DATEN

  • Länge 1.250 mm
  • Querschnitt 22 x 22 mm
  • kleinster Radius innen 60 mm / außen 80 mm

.

DSArtikel-Nr.:   S 900 125
GLN-Nummer: 4250170908910

AUCHandereLÄNGEerhältlichHIER
